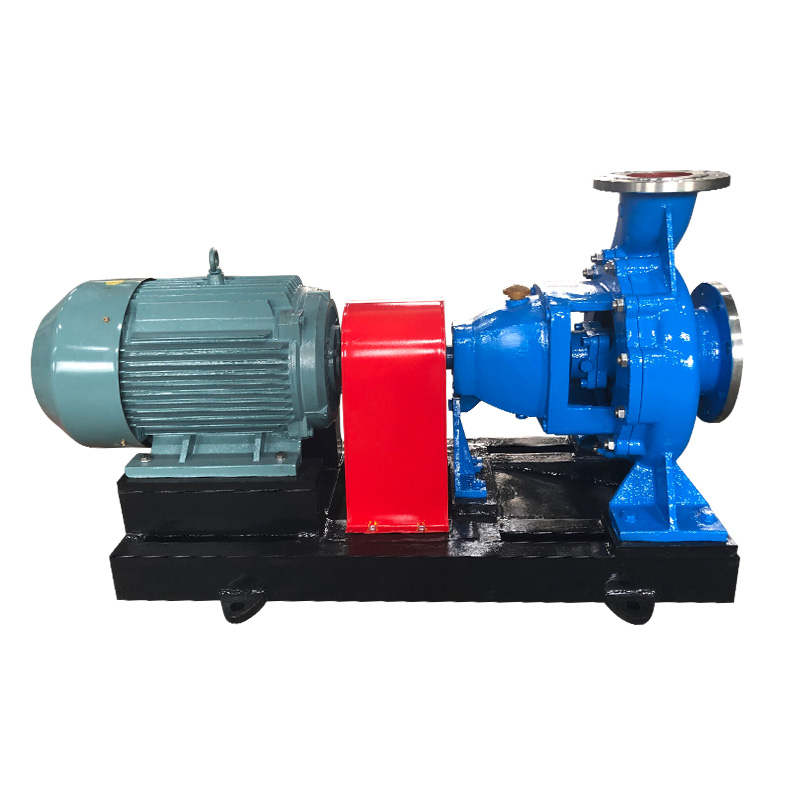

Apakah Spesifikasi Mentakrifkan Pam Proses Petrokimia yang Boleh Dipercayai?

Memilih yang optimum Pam Proses Petrokimia memerlukan pemahaman mendalam tentang dinamik bendalir, sains bahan dan piawaian pematuhan industri. Untuk pasukan perolehan kejuruteraan dan pengendali loji, spesifikasi teknikal menentukan kebolehpercayaan operasi, selang penyelenggaraan dan jumlah kos kitaran hayat dalam menuntut persekitaran pemprosesan kimia. Panduan komprehensif ini mengkaji kriteria pemilihan kritikal, rangka kerja pematuhan, dan teknologi pam termaju yang disesuaikan untuk aplikasi industri.

Piawaian Industri dan Rangka Kerja Pematuhan

API 610 lwn Piawaian ANSI/ASME

Industri petroleum dan kimia beroperasi di bawah piawaian peralatan yang ketat yang memastikan keselamatan dan kebolehtukaran. Memahami perbezaan antara rangka kerja ini adalah penting untuk pembangunan spesifikasi.

Spesifikasi pam proses API 610 mengawal pam empar tugas berat dalam aplikasi petroleum, petrokimia dan gas asli. Piawaian ini menekankan pembinaan yang teguh dengan keperluan khusus untuk:

• Jenis pam overhung (OH), antara galas (BB), dan terampai menegak (VS).
• Hayat galas minimum 25,000 jam (3 tahun) pada keadaan penarafan
• Selongsong keluli tuang atau aloi dinilai untuk minimum 50 psi melebihi tekanan kerja maksimum yang dibenarkan
• Dimensi ruang kedap aci yang menampung pengedap mekanikal API 682

Spesifikasi ANSI/ASME B73.1 menangani pam sedutan akhir mendatar untuk aplikasi kimia, memfokuskan pada:

• Kebolehtukaran dimensi merentas pengeluar
• Reka bentuk tarik keluar belakang membolehkan penyingkiran rotor tanpa mengganggu paip
• Keupayaan pelarasan meterai luaran
• Penarafan tekanan biasanya terhad kepada 24 bar (350 psi) dan 300°C (572°F)

Untuk kemudahan memproses hidrokarbon melebihi 150°C atau tekanan melebihi 20 bar, Spesifikasi pam proses API 610 menyediakan margin keselamatan yang diperlukan dan integriti material.

Pemilihan Bahan untuk Media Menghakis

Persekitaran petrokimia menuntut padanan bahan yang tepat untuk mengelakkan kegagalan bencana. Spesifikasi aloi biasa termasuk:

• Keluli tahan karat 316L : Standard untuk asid ringan dan persekitaran klorida di bawah 50 ppm
• CD4MCu (ASTM A890 Gred 1B) : Keluli tahan karat dupleks menawarkan rintangan pitting unggul setara (PREN > 33) untuk perkhidmatan air laut dan klorida
• Hastelloy C-276 : Aloi nikel-molibdenum untuk persekitaran pengoksidaan dan pengurangan termasuk klorin basah dan asid sulfurik
• Titanium Gred 2 : Rintangan kakisan yang luar biasa dalam persekitaran klorida, terhad kepada maksimum 315°C
• 2205/2507 keluli tahan karat dupleks : Alternatif kos efektif kepada aloi super-austenit dengan PREN 35-40

Pemilihan bahan mesti mengambil kira keserasian galvanik apabila logam yang berbeza menyentuh cecair proses secara serentak.

Konfigurasi Reka Bentuk Pam Empar

Pengaturan Overhung lwn. Antara-Bearing

The pam empar untuk loji kimia pemilihan asasnya bergantung pada keperluan hidraulik dan kebolehcapaian penyelenggaraan.

Pam overhung (OH). letakkan pendesak pada hujung aci dengan julur di luar galas:

• Konfigurasi satu peringkat untuk kepala sehingga 300 meter
• Jejak padat mengurangkan keperluan asas
• Reka bentuk tarik keluar belakang membolehkan penyingkiran rotor tanpa mengganggu motor atau paip
• Had: Kekangan pesongan aci pada kelajuan khusus yang tinggi

Pam antara galas (BB). menyokong pendesak antara dua perumah galas:

• Konfigurasi satu peringkat (BB1) atau berbilang peringkat (BB3, BB4, BB5).
• Selongsong terbelah paksi membolehkan pemeriksaan tanpa mengganggu paip utama
• Kapasiti beban jejari dan tujahan yang lebih tinggi
• Diperlukan untuk aliran melebihi 1,000 m³/j atau kepala melebihi 400 meter

Pengoptimuman Prestasi Hidraulik

Pemilihan titik kecekapan terbaik (BEP) menentukan kebolehpercayaan jangka panjang. Beroperasi melebihi 80-110% aliran BEP menghasilkan:

• Beban tujahan jejari meningkatkan kehausan galas
• Edaran semula menyebabkan peronggaan pendesak
• Pesongan aci melebihi had had had muka meterai

Panduan pengiraan kelajuan tertentu (Ns) pemilihan geometri pendesak:

Ns = N × √Q / H^0.75

Di mana N = kelajuan putaran (rpm), Q = kadar aliran (m³/j), H = kepala setiap peringkat (m)

• Ns 500-1,500: Pendesak jejari untuk aplikasi berkepala tinggi, aliran rendah
• Ns 1,500-5,000: Pendesak aliran bercampur untuk aplikasi kepala sederhana
• Ns 5,000-10,000: Pendesak aliran paksi untuk perkhidmatan aliran tinggi dan rendah

Teknologi Pengedap dan Kawalan Pelepasan

Konfigurasi Meterai Mekanikal

Peraturan alam sekitar dan keperluan keselamatan mendorong penyelesaian pengedap termaju Pam Proses Petrokimia aplikasi.

Pengedap mekanikal tunggal sesuai dengan perkhidmatan tidak berbahaya dan tidak toksik dengan susunan paip Pelan 11 (edaran semula dari pelepasan pam ke ruang pengedap) atau Pelan 13 (edaran semula ke sedutan pam).

Dwi pengedap tidak bertekanan (Susunan 2) menyediakan pembendungan sandaran untuk cecair berbahaya menggunakan Pelan 52 (takungan luar dengan peredaran) atau Pelan 53A (cecair penghalang bertekanan).

Pengedap bertekanan dua (Susunan 3) menawarkan keupayaan pelepasan sifar untuk sebatian organik meruap (VOC) dan bahan kimia toksik, menggunakan Pelan 53B (sistem bendalir penghalang beredar) atau Pelan 53C (tekanan penumpuk omboh).

Teknologi Pemacu Magnet

Pam petrokimia pemacu magnet konfigurasi menghapuskan pengedap mekanikal sepenuhnya melalui gandingan magnet segerak:

• Tempurung pembendungan : Hastelloy C atau pembinaan titanium memisahkan cecair proses daripada atmosfera
• Bahan magnet : Samarium-kobalt (SmCo) untuk suhu hingga 350°C, neodymium-iron-boron (NdFeB) terhad kepada 150°C
• Kerugian semasa pusar : Cengkerang pembendungan logam menjana haba yang memerlukan peredaran; cangkerang bukan logam (seramik) menghapuskan kerugian tetapi mengehadkan penarafan tekanan
• Jalankan perlindungan kering : Diperlukan untuk mengelakkan kegagalan bencana semasa peronggaan atau operasi kering

Kecekapan penghantaran kuasa berjulat 85-95%, dengan kerugian yang nyata sebagai pemanasan cangkerang pembendungan yang memerlukan pengiraan kenaikan suhu 15-30°C.

Aplikasi Khusus dan Keadaan Melampau

Reka Bentuk Proses Suhu Tinggi

Pengeluar pam proses suhu tinggi keupayaan menangani cabaran pengembangan haba melebihi 400°C:

• Sokongan garis tengah : Mengekalkan penjajaran semasa pertumbuhan haba, wajib melebihi 175°C bagi setiap API 610
• Sambungan paip fleksibel : Menampung beban muncung tanpa menghantar daya yang berlebihan ke selongsong pam
• Jaket penyejuk : Kekalkan suhu perumahan galas di bawah 80°C apabila mengendalikan cecair melebihi 300°C
• Prosedur penjajaran panas : Sahkan penjajaran gandingan pada suhu operasi selepas penjajaran sejuk awal

Pengurusan kecerunan terma menghalang herotan ruang kedap kritikal dan geometri perumahan galas.

Pengendalian Kriogenik dan Berbilang Fasa

Gas asli cecair (LNG) dan perkhidmatan kimia kriogenik memerlukan:

• Reka bentuk bonet lanjutan : Mengasingkan cecair proses sejuk daripada galas suhu ambien dan pengedap
• Pengesahan kerosakan bahan : Ujian kesan Charpy pada suhu reka bentuk minimum
• Pendesak pengendalian gas : Reka bentuk inducer khusus atau pendesak terbuka yang menguruskan pecahan isipadu gas 15-30%

Strategi Penyelenggaraan dan Pengurusan Komponen

Pelaksanaan Penyelenggaraan Ramalan

Teknologi pemantauan keadaan memanjangkan masa min antara pembaikan (MTBR) untuk kritikal Pam Proses Petrokimia aset:

• Analisis getaran : Had halaju ISO 10816 (4.5 mm/s untuk pam besar, 7.1 mm/s untuk unit yang lebih kecil) mengesan kemerosotan bearing dan ketidakseimbangan pendesak
• Pemantauan tekanan/suhu ruang pengedap : Pengesanan awal kehausan muka pengedap atau penyumbatan garisan siram
• Analisis tandatangan semasa : Mengenal pasti sisihan titik operasi pam daripada BEP melalui variasi beban motor
• Termografi inframerah : Menempatkan galas terlalu panas dan kegagalan pelinciran

Inventori Alat Ganti dan Kebolehtukaran

Bahagian pembaikan pam kimia ANSI mendapat manfaat daripada penyeragaman dimensi yang membolehkan perolehan pelbagai sumber:

• Alat ganti kritikal : Aci, galas, meterai mekanikal, gelang haus selongsong, pendesak (masa pendahuluan 12-18 bulan untuk aloi khas)
• Alat ganti yang disyorkan : Gasket, cincin-O, muka pengedap, elemen gandingan
• Modal ganti : Pemasangan rotor lengkap, selongsong untuk perkhidmatan bernilai tinggi

Pam API 610 memerlukan komponen khusus pengilang kerana kejuruteraan tersuai, memerlukan hubungan pembekal jangka panjang dan perjanjian alat ganti yang komprehensif.

Penilaian Perolehan dan Vendor

Kriteria Penilaian Tawaran Teknikal

Penilaian pembekal yang komprehensif untuk pam empar untuk loji kimia perolehan termasuk:

• Pengesahan hidraulik : Ujian prestasi yang disaksikan setiap ISO 9906 Gred 1 atau 2, termasuk pengesahan NPSH dan pengukuran getaran
• Pensijilan bahan : Laporan ujian kilang (MTR) dengan komposisi kimia dan sifat mekanikal, pengenalan bahan positif (PMI) untuk aloi kritikal
• Pengurusan kualiti : Pensijilan ISO 9001, kelayakan kimpalan ke ASME Seksyen IX, prosedur NDE (radiografi, ultrasonik, penembus pewarna)
• Dokumentasi : Helaian data API 610, lengkung prestasi, lukisan keratan, manual penyelenggaraan, senarai alat ganti

Analisis Kos Kitaran Hayat

Jumlah kos pengiraan pemilikan mengutamakan penggunaan tenaga dan penyelenggaraan berbanding perbelanjaan modal awal:

LCC = C_awal C_tenaga C_penyelenggaraan C_kehilangan_pengeluaran - C_sisa

Kos tenaga biasanya mewakili 75-85% daripada jumlah kos kitaran hayat untuk pam yang beroperasi secara berterusan. Jaminan kecekapan dengan peruntukan ganti rugi yang dibubarkan (biasanya 0.5-1.0% penalti kekurangan kecekapan) melindungi kepentingan perolehan.

Profil Syarikat: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Ditubuhkan pada tahun 1987, Jiangsu Huanyu Chemical New Materials Co., Ltd. beroperasi sebagai pengilang khusus dalam sektor pam industri, menggunakan lebih 100 kakitangan teknikal dan pengeluaran. Syarikat itu menyepadukan pembuatan jentera, pemprosesan terma, kerja sejuk, dan keupayaan pemutus pelaburan dalam rangka kerja pengeluaran bersatu.

Portfolio produk merangkumi lebih daripada sepuluh siri pam kimia dengan lebih 300 spesifikasi, dihasilkan daripada pelbagai bahan aloi termasuk keluli tahan karat 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium dan 2520. Barisan produk utama termasuk pam empar kimia sedutan tunggal satu peringkat, pam cecair, pam edaran paksa, pam empar plastik fluorin, pam petrokimia pemacu magnet unit, pam penyebuan sendiri dan pam saluran paip.

Konfigurasi produk ini menangani pelbagai keadaan proses dan ciri media merentas pemprosesan kimia, penapisan petroleum, operasi metalurgi, pengeluaran gentian kimia dan sektor penjanaan kuasa elektrik. Pasaran eksport termasuk Laos, Thailand, Tanzania, Malaysia dan Rusia, menyokong pembangunan infrastruktur perindustrian antarabangsa.

Terletak di Sungai Yangtze dengan berdekatan dengan Jambatan Sungai Yangtze Jiangyin, kemudahan itu mengekalkan kelebihan logistik strategik untuk pengedaran domestik dan antarabangsa.

Soalan Lazim (FAQ)

Apakah yang membezakan API 610 daripada piawaian pam ANSI dalam aplikasi petrokimia?

Spesifikasi pam proses API 610 mewajibkan pembinaan yang lebih berat, penarafan tekanan yang lebih tinggi (sehingga 200 bar berbanding 24 bar), dan keperluan bahan khusus untuk perkhidmatan penapisan. API 610 memerlukan pembinaan minimum keluli tuang, reka bentuk aci tegar dengan nisbah L3/D4 di bawah 60, dan ruang pengedap berdimensi untuk pengedap mekanikal API 682. Pam ANSI menekankan kebolehtukaran dimensi dan reka bentuk tarik keluar belakang untuk perkhidmatan kimia am pada tekanan yang lebih rendah. Untuk hidrokarbon melebihi 150°C atau perkhidmatan toksik, pematuhan API 610 biasanya wajib.

Bilakah pam pemacu magnet harus dinyatakan berbanding pam tertutup konvensional?

Pam petrokimia pemacu magnet pemilihan ditunjukkan untuk keperluan pelepasan sifar, cecair toksik atau karsinogenik (benzena, hidrogen sulfida), cecair proses yang mahal di mana kebocoran mewakili kerugian ekonomi, atau perkhidmatan vakum di mana kemasukan udara mencemari produk. Had termasuk kecekapan 85-95% (berbanding 95-98% untuk pam konvensional), kekangan suhu berdasarkan pemilihan bahan magnetik (150°C untuk NdFeB, 350°C untuk SmCo), dan mod kegagalan bencana jika kering. Kos modal permulaan berjalan 30-50% lebih tinggi daripada alternatif yang dimeterai, dibenarkan oleh penyelenggaraan pengedap yang dihapuskan dan pematuhan alam sekitar.

Bagaimanakah cara saya memilih bahan untuk persekitaran petrokimia berklorida tinggi?

Pemilihan bahan memerlukan pengiraan Nombor Setara Rintangan Pitting (PREN = %Cr 3.3×%Mo 16×%N). Untuk kepekatan klorida di bawah 1,000 ppm pada suhu di bawah 60°C, 316L (PREN ~24) sudah memadai. Klorida sederhana (1,000-10,000 ppm) memerlukan 2205 dupleks (PREN 35) atau 904L super-austenit (PREN 34). Persekitaran yang teruk melebihi 10,000 ppm klorida atau suhu melebihi 100°C memerlukan 2507 dupleks (PREN 40), Hastelloy C-276 (PREN 65), atau titanium. Pengeluar pam proses suhu tinggi dokumentasi mesti mengesahkan rintangan pedih untuk komponen keluli tahan karat dupleks dalam pemasangan berputar.

Apakah selang penyelenggaraan yang perlu dijangkakan untuk pam petrokimia yang dinyatakan dengan betul?

Masa min antara pembaikan (MTBR) sasaran 48-60 bulan boleh dicapai dengan spesifikasi dan operasi yang betul. Faktor kritikal termasuk beroperasi dalam lingkungan 80-110% daripada titik kecekapan terbaik, mengekalkan margin NPSH melebihi 1.5 meter (atau NPSHA > 1.3×NPSHR), memantau halaju getaran mengikut ISO 10816 dan melaksanakan sistem sokongan pengedap yang mematuhi API 682. Bahagian pembaikan pam kimia ANSI ketersediaan dan penyeragaman mengurangkan masa pembaikan kepada 8-24 jam berbanding 48-72 jam untuk unit API 610 tersuai. Penyelenggaraan ramalan menggunakan analisis getaran dan termografi menghalang kegagalan bencana.

Bagaimanakah cara saya mengesahkan jaminan kecekapan pam semasa perolehan?

Memerlukan ujian prestasi yang disaksikan setiap ISO 9906 Gred 1 (ketepatan lebih tinggi) atau Gred 2 (penerimaan standard) di kemudahan pengilang. Pengujian mesti meliputi julat operasi penuh dari tutup hingga habis, mengesahkan kepala, aliran, kuasa, keperluan NPSH dan tahap getaran. Toleransi yang boleh diterima bagi setiap API 610 termasuk: kepala ±3% pada BEP, kecekapan 0% toleransi negatif (tiada pengurangan daripada jaminan) dan NPSHR 0% (tiada peningkatan daripada jaminan). Sertakan klausa ganti rugi yang dibubarkan yang menyatakan 0.5-1.0% daripada harga pam setiap kekurangan kecekapan 1%. Untuk pam empar untuk loji kimia aplikasi, minta kecekapan wayar-ke-air termasuk kehilangan motor dan penghantaran untuk unjuran kos operasi yang tepat.

Rujukan

• Institut Petroleum Amerika. (2010). Piawaian API 610: Pam Empar untuk Industri Petroleum, Petrokimia dan Gas Asli (edisi ke-11). Washington, DC: Perkhidmatan Penerbitan API.
• Persatuan Jurutera Mekanikal Amerika. (2012). ASME B73.1-2012: Spesifikasi untuk Pam Emparan Sedutan Akhir Mendatar untuk Proses Kimia . New York: ASME.
• Persatuan Jurutera Mekanikal Amerika. (2019). ASME Bahagian IX: Kelayakan Kimpalan, Pateri, dan Penyatuan . New York: ASME.
• Jawatankuasa Penyeragaman Eropah. (2012). EN ISO 9906:2012: Pam rotodinamik — Ujian penerimaan prestasi hidraulik — Gred 1, 2 dan 3 . Brussels: CEN.
• Institut Hidraulik. (2014). ANSI/HI 9.6.3-2012: Pam Rotodinamik (Empar dan Menegak) — Garis Panduan untuk Wilayah Operasi yang Dibenarkan . Parsippany, NJ: Institut Hidraulik.
• Pertubuhan Antarabangsa untuk Standardisasi. (2016). ISO 10816-7:2009: Getaran mekanikal - Penilaian getaran mesin dengan pengukuran pada bahagian tidak berputar - Bahagian 7: Pam Rotodinamik untuk aplikasi industri . Geneva: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Buku Panduan Pam (edisi ke-4). New York: McGraw-Hill.
• Lobanoff, V. S., & Ross, R. R. (1992). Pam Empar: Reka Bentuk dan Aplikasi (edisi ke-2). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Pam Aliran Empar dan Paksi: Teori, Reka Bentuk dan Aplikasi (edisi ke-2). New York: John Wiley & Sons.
